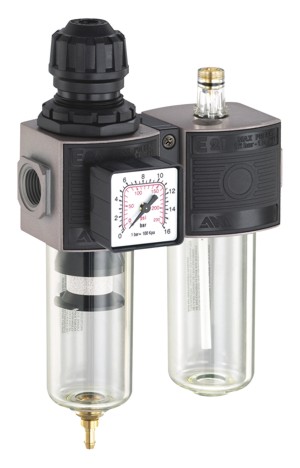

FILTRO REGOLATORE e LUBRIFICATORE
ANI mod. E/22/3
DESCRIZIONE
Questi Filtri-Regolatori riuniscono in una singola unita la funzione di regolatore di pressione, di gruppo filtrante e lubrificatore. Sono predisposti per il fissaggio a parete mediante staffe.

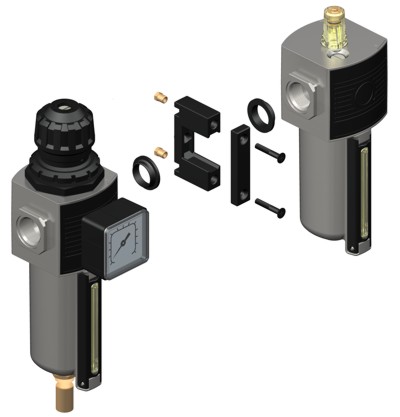

COMPOSIZIONE GRUPPO:
- FILTRO REGOLATORE E/24/3
Filtro dotato di una cartuccia filtrante in PE che trattiene impurità con dimensioni superiori a 40 µ. Corpo metallico verniciato con polveri. Bicchiere con aggancio rapido in tecnopolimero (serie E/24) con capacità di 50 cm3. Dispositivo di scarico manuale. Completi di raccordo per attacco tubo di drenaggio. Deflettore e convogliatore d’aria per una efficace separazione della condensa. Sistema di regolazione della pressione a pistone. Valvola di scarico per sovrapressione , funzione relieving, di serie. Pomello di regolazione munito di sistema di bloccaggio e ghiera di fissaggio in tecnopolimero. Tutti i modelli prevedono la fornitura di un manometro quadro con scala 0/16 bar - 0/230 psi
- LUBRIFICATORE E/21/3
Lubrificatore a nebbia con miscelazione immediata dell'olio. La miscelazione è ottimale anche con piccoli flussi di aria. Corpo metallico verniciato con polveri epossidiche. Bicchiere con sgancio rapido in tecnopolimero. Spia olio in tecnopolimero trasparente con visualizzazione a 360° e regolazione micrometrica. Valvola che garantisce la lubrificazione anche a basse portate.
CONNESSIONI
- 1/2” (Filettature sul corpo)
DATI TECNICI FILTRO REGOLATORE
| Tipo di connessioni |
1/2” BSP |
| Codice |
AH116902 |
| Peso Netto |
0,772 kg
1.702 lb |
| Fluido |
Aria compressa |
| Pressione massima di lavoro |
12 bar – 174 psi |
| Pressione di collaudo |
16 bar – 232 psi |
| Pressione minima |
1,5 bar – 22 psi |
| Temperatura di esercizio |
da 25°C/-13°F a +50°C/122°F |
| Filtrazione standard |
40μ |
DIMENSIONI
| Mod. |
 |
Ref. |
Dimensioni |
| A |
B |
B1 |
C |
D |
E |
F |
G |
H |
| E/22/3 |
1/2” |
AH117111 |
146 |
63 |
95
|
238 |
88 |
150 |
47 |
21.5 |
60 |
